Elementy systemu transportu pneumatycznego
EXTRABEND® - Kolanka przeciwścierne
Charakterystyka urządzenia – zalety:
- Odlew korpusu z polimeru technicznego SINT®
- Polimer SINT®AL dla granulatów i drobnych substancji pylistych o własnościach ściernych i słabej lub średniej aktywności (pH 4-10), jak również do artykułów spożywczych
- Polimer SINT®ER dla granulatów i drobnych substancji pylistych o własnościach ściernych i bardzo agresywnych chemicznie
- Kołnierze przyłączeniowe typu PN
- Wyższa odporność na ścieranie niż przy tradycyjnych kolankach rurowych ze stali węglowej lub nierdzewnej
- Elastyczne
- Lekkie
- Kompatybilne
- Niski poziom hałasu
- Łatwa utylizacja
- Zajmuje mało miejsca
- Bez ryzyka zapychania się
- Brak zanieczyszczeń wyrobu
- Brak ryzyka degradacji mechanicznej lub rozkładu biochemicznego wyrobu
- Znaczna redukcja tarcia wewnętrznego, wskutek tego energooszczędny transport pneumatyczny
Opcje i akcesoria:
- Przyłączeniowy króciec do istniejących przewodów
- Wersja do kontaktu z artykułami żywnościowymi (zaaprobowana przez amerykańską Agencję ds.
- Kontroli Żywności i Leków (FDA))

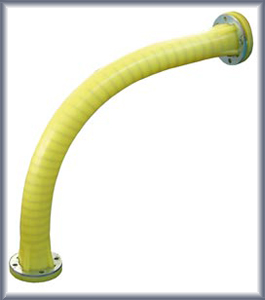

EXTRACURVE® - Szerokopromieniowe kolanka przeciwścierne
Charakterystyka urządzenia – zalety:
- Odlew korpusu z polimeru technicznego SINT®
- Szersza strefa uderzeniowa materiału
- Kołnierze przyłączeniowe typu PN
- Wyższa odporność na ścieranie niż tradycyjne kolanka rurowe ze stali węglowej lub nierdzewnej
- Idealne do przenośników taśmowych fazy rozcieńczonej
- Elastyczne
- Lekkie
- Kompatybilne
- Niski poziom hałasu
- Łatwa utylizacja
Opcje i akcesoria:
- Przyłączeniowy króciec do istniejących przewodów
- Wersja do kontaktu z artykułami spożywczymi (zaaprobowana przez amerykańską Agencję ds. Kontroli Żywności i Leków (FDA))

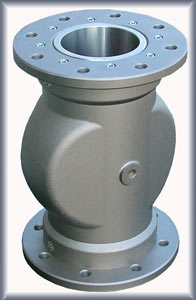

VM - Zawory zaciskowe
Charakterystyka urządzenia – zalety:
- Kompaktowe wymiary zewnętrzne
- Łatwa i szybka wymiana rękawa oraz tulei
- Całkowity przelot przez otwór bez strat ciśnienia
- Brak styku produktu z korpusem
- Korpus zaworu ze stopu aluminium
- Rękawy ze wzmocnionej tkaniny
- Tuleje podporowe rękawa są także wykonane ze stopu aluminium, utwardzanej stali węglowej lub stali nierdzewnej 304/316
- Maksymalne ciśnienie pracy: 3.5 bar
- Maksymalne ciśnienie nadmuchu: 6,0 bar
- Zalecana maksymalna różnica ciśnień: 2,5 bar
- Poza okresową wymianą rękawa i tulei nie jest wymagana dodatkowa konserwacja
- Mały ciężar w porównaniu z innymi markami i innymi typami zaworów
- Bardzo małe zużycie powietrza
Opcje i akcesoria:
- Dostępna wersja ATEX do strefy 22
- Różne materiały rękawa dostosowane do transportowanego produktu
- Różne układy przyłączy
- Różne tuleje przystosowane do transportowanego produktu

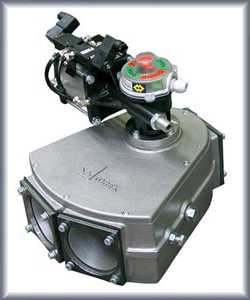

VAD - Rozdzielacze do transportu pneumatycznego
Charakterystyka urządzenia – zalety:
- Lekka konstrukcja
- Kompaktowe wymiary zewnętrzne
- Temperatura pracy: - 20° C do 80° C
- Ciśnienie pracy: maks. 2,5 bar
Opcje i akcesoria:
- Siłownik pneumatyczny
- Elektryczny napęd obrotowy
- Dźwignia napędu ręcznego

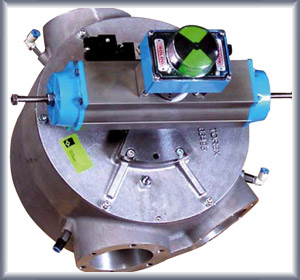

VAR - Obrotowe zwrotnice rurowe VAR
Charakterystyka urządzenia – zalety:
- Zredukowana masa własna dzięki wykonaniu obudowy (korpusu) z odlewu aluminiowego, niewielkie wymiary montażowe
- Temperatura robocza: od -20 °C do 80 °C
- Ciśnienie robocze zwrotnicy rurowej: maks. 3,5 bar
- Ciśnienie zamknięcia uszczelek: maks. 4,0 bar
- Ciśnienie aktywacji napędu pneumatycznego: maks. 8,0 bar
- Najpopularniejsze średnice przewodów do transportu pneumatycznego: od 80 do 200 mm
- Konstrukcja zwrotnicy gwarantuje minimalny spadek ciśnienia
- Możliwość użycia w obu kierunkach zarówno jako zwrotnicy przekierowującej strumień materiału, jak i jako przenośnika pneumatycznego
- Brak zanieczyszczenia przenoszonego produktu
- Bardzo łatwa obsługa techniczna (konserwacja )
Opcje i akcesoria:
- Wykończenie powierzchni przystosowane do najróżniejszych produktów (materiałów) i zastosowań
- Części mające styczność z przenoszonym produktem (materiałem) wyłożone stalą nierdzewną 1.4301
- Skrzynka łączników krańcowych do sygnalizacji pozycji napędu
- Napęd elektropneumatyczny o różnych napięciach zasilania (24/48/110/230 V AC)

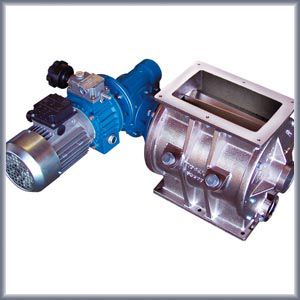

RVS - Dozowniki celkowe pneumatyczne
Charakterystyka urządzenia – zalety:
- Prędkość transportu: 5 / 9 / 14 / 20 / 38 litrów na obrót
- Dostępna wersja ATEX do strefy 22
- Solidna i kompaktowa konstrukcja
- Wirnik: zintegrowany ze zukosowanymi łopatkami ze zgarniakami (Viton®, Vulkolan, Teflon®)
- Dostępne prędkości wirnika: 10 / 20 / 30 obr./min.
- Regulacja prędkości wirnika: 4 - 22 obr./min.
- Wykończenie powierzchni wirnika: pokryta niklem. pokryta Teflonem®, utwardzone łopatki
- Obudowa: żeliwna lub ze stali nierdzewnej 304/316
- Wykończenie powierzchni obudowy: pokryta niklem, pokryta Teflonem®
- Napędy: bezpośredni z motoreduktorem, z motoreduktorem o zmiennej prędkości, osiowy z przekładnią łańcuchową, bez napędu z wałem
- Łatwy dostęp do wszystkich wewnętrznych podzespołów mechanicznych
Opcje i akcesoria:
- Uszczelnienia wału: smarowane, oczyszczające powietrzne lub odporne na wysoką temperaturę
- Silnik elektryczny chłodzony powietrzem
- Termistory silnika elektrycznego
- Zgarniaki łopatkowe

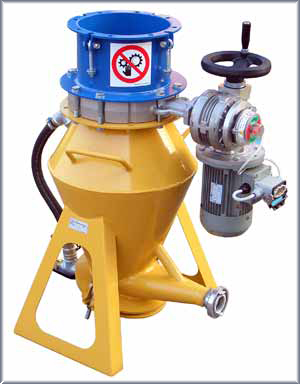

BLOBOY® - Pneumatyczny system transportu suchych mieszanek budowlanych
Charakterystyka urządzenia – zalety:
- Zawór redukcyjny ciśnienia, producent WAM®
- Obudowa ze stali powlekanej proszkowo
- Sprężarka 230/400 V o mocy 5,5 kW i wydajności 100 m3/h lub o mocy 7,5 kW i wydajności 140 m3/h
- Długość odcinka transportu do 75 m
- Wydajność przepływu produktu: 20 - 30 kg/min
- Wyłącznik nadciśnieniowy pozwala unikać zatorów w przewodzie transportowym
- Cykle robocze dostosowane do potrzeb Klienta
- Prosta wymiana uszczelki zaworu redukcyjnego
- Zawór bezpieczeństwa do ochrony personelu obsługującego system
- Zawory do regulacji przepływu dla różnych typów transportowanych produktów
Opcje i akcesoria:
- Przewód do transportu produktu (2 x 25 m)
- Przedłużacz kabla elektrycznego (50 m)
- Osłona wlotowa systemu transportu pneumatycznego wraz z czujnikiem poziomu i filtrem
- Malowane w neutralnym kolorze
